Automatizace testování desek plošných spojů v JabloPCB

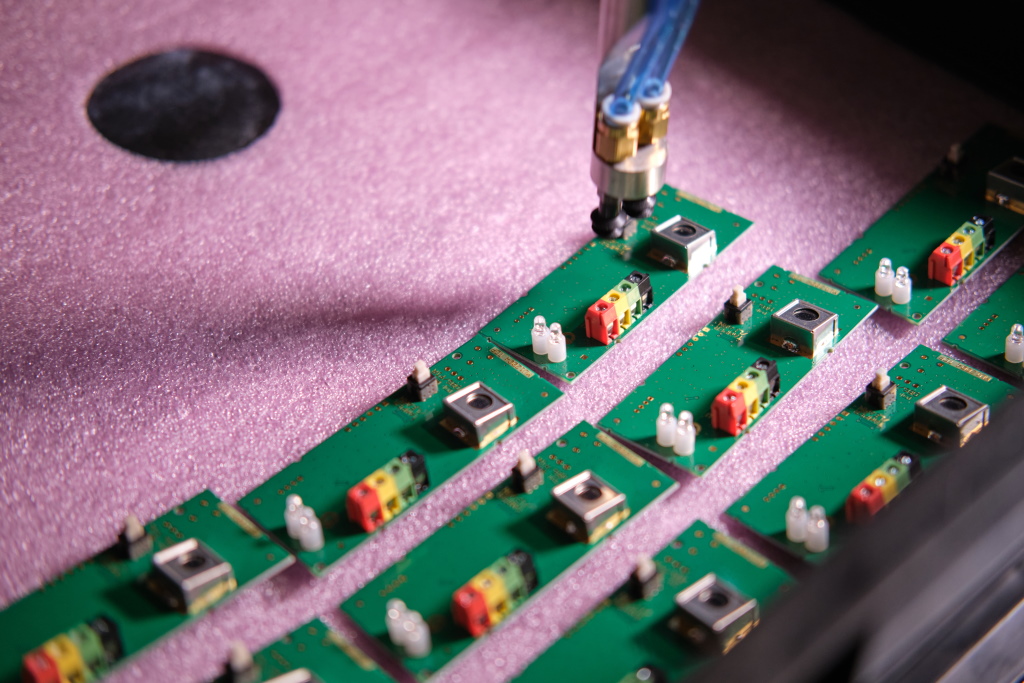

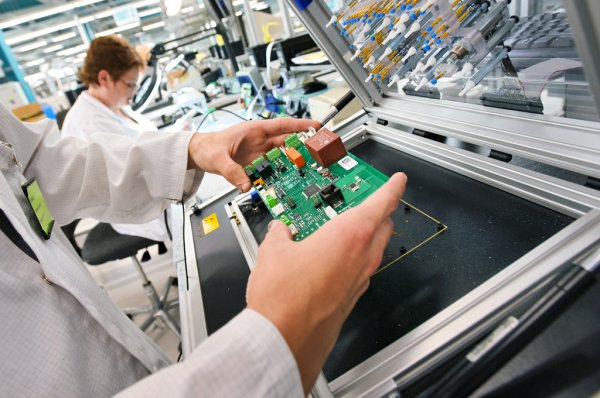

Náš robotický systém Test-it-off je komplexním řešením KINALI pro automatizaci kontroly kvality výrobků. Ve firmě JabloPCB jsme jej nasadili na automatizaci testování desek plošných spojů (DPS). Ty jsou systému předkládány volně ložené v KLT bednách. Integrovaný "bin picking" systém vyzvedává jednu DPS za druhou a zakládá je do příslušného ICT testeru. Výsledek testu určuje následné rozřazení DPS na OK a NOK kusy. Test-it-off pracuje v offline režimu, nezávisle na taktu a servisních intervalech osazovacích automatů. Efektivně tak využívá každou sekundu pracovní doby.
Technické parametry
| Robot | Kolaborativní robot AUBO i5 |
| Spolehlivost - PPM | <1500 |
| Takt kontroly | 20s nad rámec délky testu DPS |
| Způsob přísunu testovaného materiálu | Volně ložené DPS v KLT bednách |
| Další funkce | Podpora komunikace s ICT testerem, čtení DMX kódů, práce s proložkami jednotlivých vrstev |
Tento projekt byl realizován za finanční podpory z prostředků státního rozpočtu prostřednictvím Ministerstva průmyslu a obchodu v programu TRIO
